一：產品用途及優點
汽輪機真空是決定汽輪機經濟運行的主要指標，而真空系統嚴密性是影響汽輪機真空的主要因素之一；提高真空系統嚴密性已成為電廠節能降耗、降低凝結水溶氧的有效途徑，受到俞來俞廣泛的重視。我公司射水抽氣器產品是用于火力發電廠汽輪組抽吸凝汽器真空和其它需要抽真空的專用設備。而射水抽氣器要達到低耗高效的設計性能，須重視選擇射水抽氣器的抽吸量及各工作水較佳參數，并選擇好水泵電機，才能體現性能優點，我公司新型高效射水抽氣器具有明顯優點：
1、抽吸能力強，安全裕量大，電機耗功低。（見附表）
2、抽吸內效率不受運行時間影響，檢修間隔期長。
3、啟動性好，無需另配輔抽。對工作水所含雜質的質量濃度及體積濃度要求低。
4、該抽氣器喉管出口設置余速抽氣器，可同時供汽機分場抽吸軸封加熱器之不凝結氣體。
5、因無氣相偏流，所以運行中震動磨損極小，壽命長。
上述優點對機組的經濟運行至關重要，而提高凝汽器真空更重要。在我國《固定汽輪機技術條件》中規定，凝汽器空氣漏氣量計算方法：
Ga=Gs/MW+2（g/s）
Ga—漏氣量 Gs—較大凝汽量
根據以上計算情況，抽氣器抽氣量不宜小于漏氣量。
|
產品型號 |
抽氣能力 kg/h （ 2 0 ℃水溫 0.004MPa ） |
配用水泵 |
電機型號 |
每機安裝臺數（其中一臺備用） |
改造舊抽型號 |
||
型號 |
流量 |
揚程 |
功率（ KW ） |
|||||
~N3 |
TGA-N3B |
5.5 |
IS80-50 -200A |
60 |
40 |
Y 160M 1-2 |
1 |
CS-4.5-1 （或汽抽） |
N6~N12 |
TGA-N12B |
8.5 |
IS100-65-200B |
90 |
39 |
Y 160L -2 |
1 |
CS-7.9-1 （或汽抽） |
N25 |
TGA-N25A |
12.5 |
IS125-80 -200A |
150 |
44 |
Y 200L 1-2(30KW) |
2( 或 1) |
CS-8.9-1 |
N35 |
TGA-N35B |
15.5 |
IS175-150 -400b |
240 |
39 |
Y 400L 1-2(38KW) |
2( 或 1) |
CS-15-1 |
N50 ( Ⅰ ) |
TG-18B |
18 |
200S-42 |
280 |
42 |
Y 225M 1-2(45KW) |
2 |
CS-40-15-1 |
N50 ( Ⅱ ) |
TG-32B |
32 |
250S -39A |
420 |
36 |
Y 250M -4(55KW) |
2 |
CS-750-1 |
N100~N125 |
TG40B |
36.5 |
250-39 |
485 |
39 |
Y280S-4(75KW) |
2 |
CS-750-1 |
N150 |
TG-50B |
48 |
12Sh-9B |
684 |
43 |
Y 300M -4(110KW) |
2 |
|
N200 |
TG-85B |
85 |
350S -44A |
1260 |
37 |
Y 315L 1-4(160KW) |
2 |
CS-40-75-1 |
N300 |
TG-90B |
90 |
350S-44 |
1260 |
44 |
JS2-400S-4(220KW) |
2 |
CS-1200-60-1 |
N600 |
TG-90B |
90 |
350S-44 |
1260 |
44 |
JS2-400S-4(220KW) |
3 |
|
還有部分電廠機組使用射汽抽氣器，更存再以下原因：
二：結構原理
我公司射水抽氣器結構原理打破了傳統的水、氣垂直交錯流動的設計模式，大家知道氣相運動所需能量全來自水束，那么要讓水質點裹脅更多的氣體來提高凝汽器真空，保證安全運行就必須：
所以建議使用連云港市泰格電力設備有限公司的產品——TDA及TD節能型射水抽氣器。
上述結構原理是傳統的設計方法生產的射水抽氣器所難以實現的，這也是此前抽氣器效率難以提高的主要原因。根據等截面喉管末端仍具有較高流速及整個喉管之間互不干涉原理，我公司抽氣器實現了喉管下段及出口的分段抽氣所提供的后置式余速抽氣器，供汽機分場抽吸軸封加熱器，冷風器水室等處不凝結氣體。
我公司抽氣器形式有單通道結構和多通道結構，其中噴嘴、喉管、收縮管材質為1Cr18Ni9Ti, 止水閥材質為ZQAL9-4 (銅) ,長期使用對性能影響小,水垢少,檢修期長。

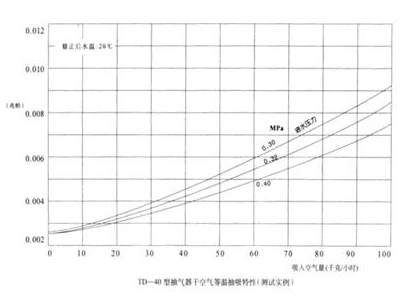

三、抽吸干空氣特性
由于大中小型機組各有一定的特點，為了簡化系統并降低空氣母管的高度，一般12MW以上機組須備用一臺電機水泵，射水抽氣器有兩種供水方式：
1：閉式循環
將抽氣器置于射水箱之上，以射水泵-----抽氣器-----水箱循環供水。這是一種快裝常用布置方式。
2：開式循環
射水泵進水來自循環水進水管，而排水管則接到凝汽器出水管。其優點是：
a：夏季可降低水溫4—8度，并可提高真空汞柱。
b：余速抽氣器投用后不影響水溫
c：在提高進水壓力的同時又避免了因排出氣體的過壓縮而引起的功率損耗。
其缺點是浪費水源大。
安裝注意事項：
1、抽氣器空氣進管口徑一般與空氣出口管徑相同，長度盡量短，以降低阻力，盡量不采用法蘭連接，以減少空氣漏入量，并采用大半徑彎頭。
2、抽氣器安裝高度應避免過高。
3、當安裝兩臺抽氣器時，為避免水箱水經備用抽氣器逆止閥返回凝汽器，其空氣連通管高度應大于13米。
用戶選型及提供資料
1、用戶選型可根據附表選定射水抽氣器。
2、是否配水泵電機及水箱。
3、如改造舊抽則提供原水(汽)抽的結構圖和參數（抽氣量、抽氣壓力、真空嚴密性、耗汽量），原水泵和電機的型號和參數。
?
?????
本站圖片均為我廠現場照片，嚴禁他人利用網絡盜用-訂購時請認準連云港泰格電力老品牌
